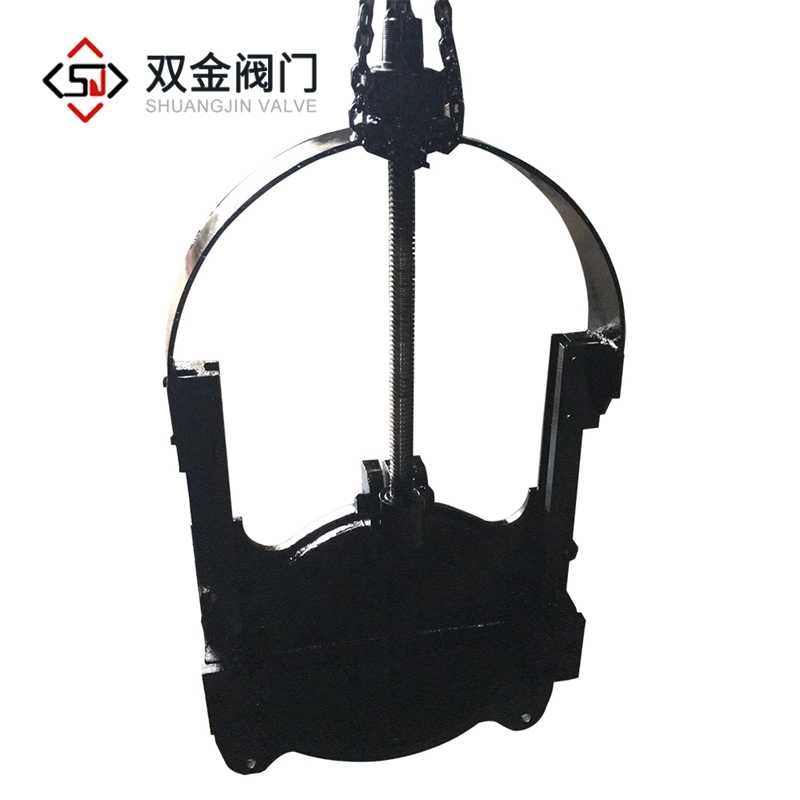

温州暗杆式铸铁镶铜圆闸门

温州暗杆式铸铁镶铜圆闸门
  • 质量稳定:实行全过程质量监控,细致入微,各方面检测!
  • 价格合理:有效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 销售:0577-67957398

详情介绍

暗杆式铸铁镶铜闸产品用途:暗杆式镶铜铸铁闸门用于给排水、防汛等水利水电工程,疏通水流的作用。尤其是风景区,道路等不允许明杆式圆闸门安装的场合。

结构特点:暗杆式镶铜铸铁闸门主要由门框、闸板、密封圈及可调式契型压块等部件所组成,具有构造简单、坚固耐用、安装方便等特点。

以及提升部分组成,其结构设计合理、密封性能好、防腐蚀性能强、使用寿命长、安装方便、启闭灵便其结构型式有方形、矩形、圆形、启闭形式可手动亦可电动。


暗杆式铸铁镶铜闸门产品结构:

1.暗杆式铸铁镶铜闸门由门框、闸板、导轨、密封条、传动螺杆、吊块螺母/吊耳和可调整密封机构等部件组成,其中门框和闸板均由优质灰口铸铁或球墨铸铁制成,导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接(对中小口径的闸门,其导轨可与门框浇注成一体),导轨长度一般为闸门全开启高度的1/2~1/3,因而整体结构强度高、刚性高、耐磨、耐腐蚀性好、承压能力大。

2.暗杆式铸铁镶铜闸门通过楔块装置的楔紧达到密封,密封材料为铜合金或橡胶,并经精密加工后配研,故密封性好。

3.暗杆式铸铁镶铜闸门采用预埋钢板或预埋螺栓式安装,安装、调试、使用、维护方便,使用寿命长。

4.品种规格齐全,适应性广。

5.与启闭机配套使用,闸门为工作部分,启闭机为闸门开启与关闭的执行部分,启闭机由人力、电机或气动、液压机构带动传动装置的齿轮、蜗轮蜗杆等运转,驱动传动螺母或螺杆转动使闸轴作垂直升降运动,从而开启或关闭闸门,达到水、关水或调节水位的目的。


双金闸门订货说明:

1.订货时请详细注明型号、规格、安装及结构形式和用门中心到平台距离H。

2.本公司系列闸门正向承压水头≤10m,超过此水头时,需特殊订货。当闸门两面均承受水压且反向水头大于3m时,请选用双向闸门,其安装必须采用附壁式方式,埋件同单向闸门,但G小于120的应按120取。

3.闸门门体及门框材料一般用灰铸铁制造,若需要球墨铸铁闸门或不锈钢焊接闸门,请注明。

4.地脚螺栓由用户自备,需要时请注明。

5.为了更好地服务于用户,非标规格的闸门,我公司可为用户提供预埋件详图。
