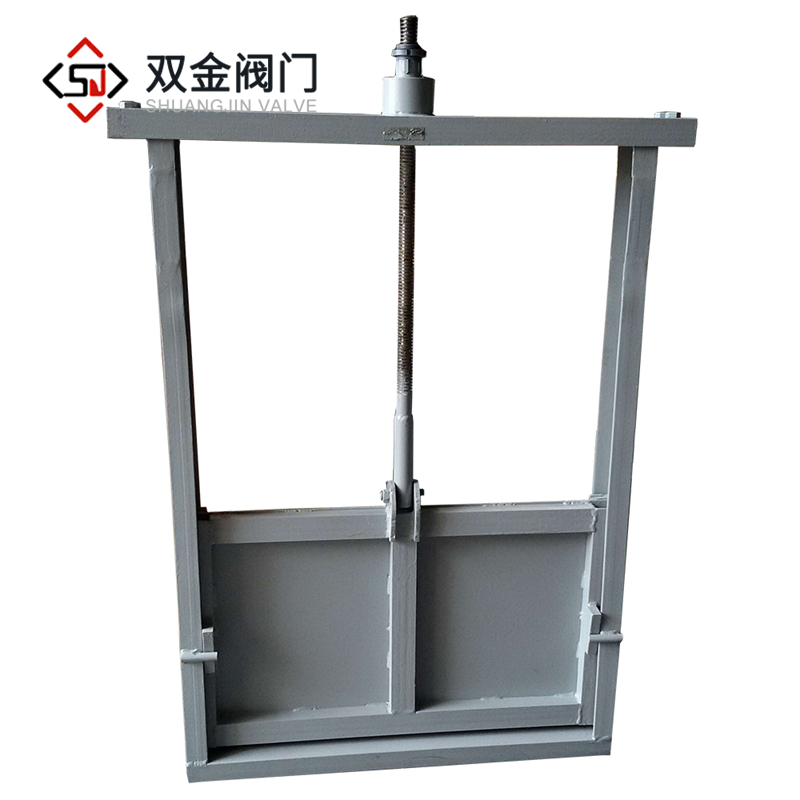

PQZM不锈钢渠道闸门

PQZM不锈钢渠道闸门
  • 质量稳定:实行全过程质量监控,细致入微,各方面检测!
  • 价格合理:严格把控成本控制,减少了开支,让利于客户!
  • 交货快捷:新型生产流水线,充足的备货,缩短了交货期!
  • 销售:0577-67957398

详情介绍

PQZM不锈钢渠道闸门厂家不断提高用于水渠的不锈钢通道闸门的工作性能,因此新一代产品将具有出色的止水效果,较长的使用寿命和方便的安装,这是一个优势。我们的不锈钢渠道闸门使用专业定制的橡胶密封件来止水,并且不锈钢阀体材料符合标准。可靠的防腐效果。不锈钢通道闸门广泛用于给排水工程。


不锈钢渠道闸门的产品特点:

1:耐腐蚀,耐酸碱及大部分腐蚀性化学品及污水、海水。

2密封性好,采用橡胶对金属密封,大口径闸门止水胶圈为空心结构,密封性能大大提高。

3,力矩小,由于门板重量轻,门板与导轨之间的摩擦阻力小,故使得手轮操作力矩不大于100N。

4:不锈钢渠道闸门的过水断面与渠道等宽;超宽型可制作成双吊点启闭。

5:对渠道深度的适应性强;具有结构简单;安装方便的特点。

6:可按不同状况选用手动或手电两用螺杆式启闭机。


不锈钢渠道闸门的性能及结构

1.不锈钢渠道闸门符合《ZBM型不锈钢渠道闸门>企业标准。

2.闸门结构形式为明杆式不锈钢渠道闸门、闸门的主要部件(闸板、闸框和导轨)进行酸洗钝化处理。

3.闸板、闸框按工作水头设计,其拉伸、压缩和剪切强度的安全系数不小于5。

4.门槽采用钢板折弯成“U”字形,有一定的强度和刚度,在使用中不变形;门体为整体结构,在迎水面焊接“井”字形加强筋。

5.导轨按工作水头设计,其拉伸、压缩和剪切强度安全系数不小于5。

6.密封座分别置于闸框和闸板上,用密封座相同材料制作的沉头螺钉紧固。在启闭闸板过程中,不能变形和松动,

螺钉头部落密封座工作面一起精加工,其表面粗糙度不大于3.2um。7.密封座止水橡胶采用优良橡胶,密封条厚不小于4mm。

8.在闸板上端设有吊耳与闸板连接,吊耳的受力点靠近闸板中心线,在水头启闭时,其拉伸压缩和剪切强度的安全系数不小于5。

9.闸杆的传动螺纹为梯形螺纹,精度达到7e级标准,闸杆按工作开闭力设计,其拉伸压缩和剪切强度的安全系数不小于5。

10.闸门在工作水头时,密封泄漏量正向承压≤0.72L/min.m ,反向承压≤1.25L/min.m(密封长度)。

11.闸框密封座与闸板密封座间隙小于0.8m。
