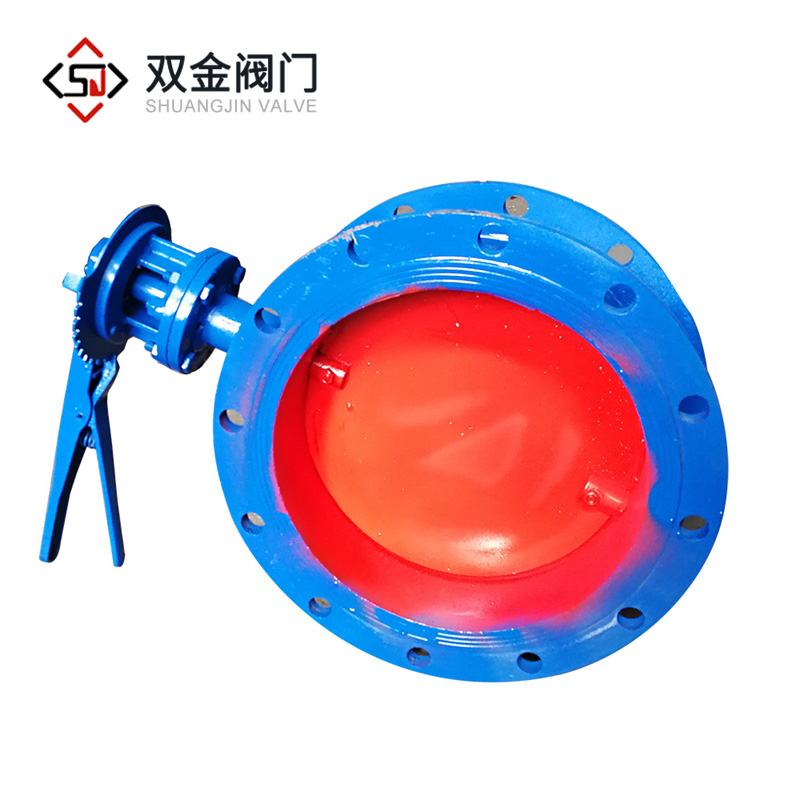

手柄式轻型通风蝶阀

手柄式轻型通风蝶阀
  • 质量稳定:实行全过程质量监控,细致入微,各方面检测!
  • 价格合理:严格把控成本控制,减少了开支,让利于客户!
  • 交货快捷:新型生产流水线,充足的备货,缩短了交货期!
  • 销售:0577-67957398

详情介绍

柄式通风蝶阀的详细信息:
产品编号:D41W
产品规格:DN100-DN3000mm
公称压力:0.1MPa
适用温度:≤300℃
驱动方式:手动
适用介质:含尘气体、烟气、空气
泄漏率:≤1.5%
本阀主要由阀体、阀杆、蝶板和密封圈组成。阀体呈圆筒形,轴向长度短,内置蝶板。
工作原理:蝶板由阀杆带动,若转过90°,便能完成一次启闭。改变蝶板的偏转角度,即可控制介质的流量。
使用工况和介质:蝶阀适用于发生炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保、建筑给排水等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上,用于调节和截断介质的流动。
功能用途:蝶阀是指关闭件(阀瓣或蝶板)为圆盘,围绕阀轴旋转来达到开启与关闭的一种阀,在管道上主要起切断和节流作用。蝶阀启闭件是一个圆盘形的蝶板,在阀体内绕其自身的轴线旋转,从而达到启闭或调节的目的。蝶阀全开到全关通常是小于90° ,蝶阀和蝶杆本身没有自锁能力,为了蝶板的定位,要在阀杆上加装蜗轮减速器。采用蜗轮减速器,不仅可以使蝶板具有自锁能力,使蝶板停止在任意位置上,还能改善阀门的操作性能。工业蝶阀的特点能耐高温,适用压力范围也较高,阀门公称通径大,阀体采用碳钢制造,阀板的密封圈采用金属环代替橡胶环。大型高温蝶阀采用钢板焊接制造,主要用于高温介质的烟风道和煤气管道。

手柄式通风蝶阀是一种非密闭型蝶阀,采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的,具有结构紧凑、便于安装、流阻小、流通量大,避免高温膨胀的影响,操作轻便。广泛适用于建材、冶金、矿山、电力等生产过程中温度≤800℃,公称压力为0.1Mpa的含尘气体、通风净化装置、烟气管道等管道上。
