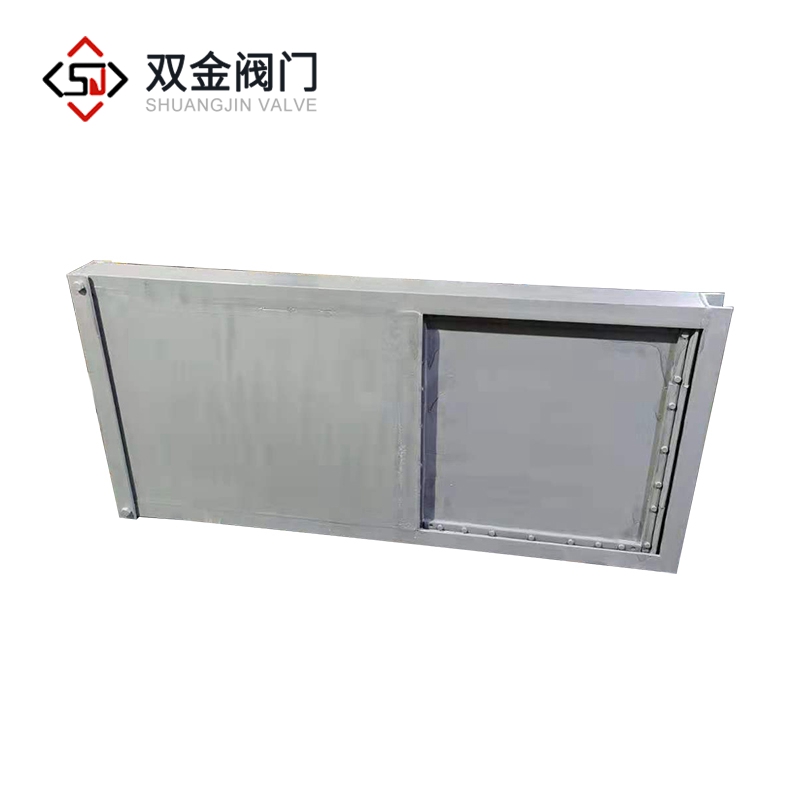

渠道闸门的设计内容
2022-09-19 关注次数:渠道闸门设计的主要内容有哪些你们知道吗,接下来让渠道闸门厂家双金阀门来给你们说一下吧。
渠道闸门设计的主要内容:
1、闸址和闸槛高程的选择:根据渠道闸门所负担的任务和运用要求,综合考虑地形、地质、水流、泥沙、施工、管理和其他方面等因素,经过技术经济比较选定。闸址一般设于水流平顺、河床及岸坡稳定、地基坚硬密实、抗渗稳定性好、场地开阔的河段。闸槛高程的选定,应与过闸单宽流量相适应。在水利枢纽中,应根据枢纽工程的性质及综合利用要求,统一考虑渠道闸门与枢纽其他建筑物的合理布置,确定闸址和闸槛高程。
2、水力设计:根据渠道闸门运用方式和过闸水流形态,按水力学公式计算过流能力,确定闸孔总净宽度。结合闸下水位及河床地质条件,选定消能方式。渠道闸门多用水跃消能,通过水力计算,确定消能防冲设施的尺度和布置。估算判断渠道闸门投入运用后,由于闸上下游河床可能发生冲淤变化,引起上下游水位变动,从而对过水能力和消能防冲设施产生的不利影响。大型渠道闸门的水力设计,应做水力模型试验验证。
3、防渗排水设计:根据闸上下游大水位差和地基条件,并参考工程实践经验,确定地下轮廓线(即由防渗设施与不透水底板共同组成渗流区域的上部不透水边界)布置,须满足沿地下轮廓线的渗流平均坡降和出逸坡降在允许范围以内,并进行渗透水压力和抗渗稳定性计算。在渗流出逸面上应铺设反滤层和设置排水沟槽(或减压井),尽快地、安全地将渗水排至下游。两岸的防渗排水设计与闸基的基本相同。
4、结构设计:根据运用要求和地质条件,选定闸室结构和闸门形式,妥善布置闸室上部结构。分析作用于渠道闸门上的荷载及其组合,进行闸室和翼墙等的抗滑稳定计算、地基应力和沉陷计算,必要时,应结合地质条件和结构特点研究确定地基处理方案。对组成渠道闸门的各部建筑物(包括闸门),根据其工作特点,进行结构计算。
