启闭机和闸门的简单介绍

2021-04-23 关注次数:

启闭机是一种用于操纵门叶的运动以实现打开和关闭孔口的目的的装置。它广泛用于灌溉和水力发电项目。它主要分为螺杆式,绞盘式,液压式等。其中,螺杆式和绞盘式使用最为广泛。

启闭机的作用:操作门叶的移动。类型:螺杆式、卷扬式、液压式。结构:电机、机架、启闭机、防护罩等!应用领域:水利、水电工程。


用途及结构:

用于各类大型给排水、水利水电工程。用于控制各类大、中型铸铁闸门及钢制闸门的升降达到开启与关闭的目的。

结构特点:

1、启闭机包括电机、启闭机、机架、防护罩等组成;采用三级减速方式,用国旋付传动,输出转距更大。启闭机配套钢架克服土建不平整,以减少整机噪声及振动。

2、采用户外型长时工作制电机,防护等级≥IP155。行程控制机构采用十进制计数器原理,控制行程的误差0.5%。转距保护控制是通过蜗杆产生轴向位移触动微动开关,来达到保护电器的原理。

3、操作维护简便,可实现现场和远控操作。

可广泛用于水利水电工程、河道治理工程、各类给排水工程以及城市污水处理工程中的闸门、堰门、提拔阀、排泥阀及检修门的升降调节,均得到了国家水利部及质量检验部门的许可。

启闭机的载荷试验方法

1、启闭机操作人员必须掌握启闭机的结构、性能与操作方法,并有一定的机械知识,以确保机器的正常运转。

2、操作前,对起闭机进行全面检查,个部位润滑情况是否良好,螺栓有无松动。

3、当启闭机运转时,操作人员不得离开现场,发现问题立即停机。

4、对机器进行维修时,必须清除载荷。

5、在使用时,需随时由注油孔注入润滑油,要经常保持足够的润滑油,螺杆要定期清除油垢,涂护新油,以防锈蚀。

启闭机的特点

1、启闭机操作的不是自由悬挂的重物,而是沿着闸门槽上下移动或饶着支铰旋转的闸门。

2、动水中启动闸门的启闭机,载荷的大小还与闸门开度而变化的动水压力有关。

3、特别是大跨度的闸门,需要双吊点启闭,一定要保持双吊点同步。

4、启闭机的速度非常低。一般不超过4米/分,只有一些快速闸门才达到10—14米/分。

启闭机的主要技术参数

额定起重量:额定起重量是指吊具或取物装置(如抓梁)所能起升的工作负荷。包括吊具的自重。单位为千克。

起升高度或扬程

吊具位置与位置的垂直距离,称为启闭机的高度或扬程。一般在数值上与卷筒的收放绳量或液压启闭机活塞行程相等。单位为米。

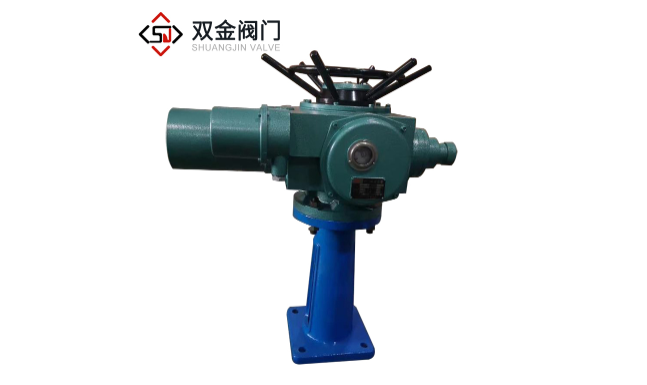

手电两用启闭机


工作速度

1、起升速度是电动机在额定转速下或油泵在额定排油量下吊具的上升速度。单位为米/分。

2、闭门速度是指快速闸门启闭机在电动闭或液压回路节流油阀在开度时,闸门靠自重下落的速度,单位米/分。

3、运行速度是指移动式启闭机运行结构的电动机在额定转速时,大车或小车沿直线运行的速度,单位米/分。

4、回转速度是指回转结构电动机在额定转速时的运转速度,单位米/分。

跨度

跨度是指移动式启闭机大车运行轨道中心之间的距离,即大车的轨距。单位为米。

起重机的工作级别

起重机的工作级别是指起重机的工作忙闲程度,即启闭机一年内总的运行时间。

1、轻级工作制是指运行时间短,间歇时间长。如:闸门与拦污栅等。

2、中级工作制是指使用频繁的启闭机。如:船闸的人字门等。

闸门

闸门用于关闭和开放泄(放)水通道的控制设施。水工建筑物的重要组成部分,可用以拦截水流,控制水位、调节流量、排放泥沙和飘浮物等。名称闸门外文名称gate。

闸门分类

(1)按制作材料划分。主要有木质闸门、木面板钢构架闸门、铸铁闸门、钢筋混凝土闸门以及钢闸门。(2)按闸门门顶与水平面相对位置划分。主要有露顶式闸门和潜没式闸门。(3)按工作性质划分。主要有工作闸门、事故闸门和检修闸门。(4)按闸门启闭方法划分。主要有用机械操作启闭的闸门和利用水位涨落时闸门所受水压力的变化控制启闭的水力自动闸门。(5)按门叶不同的支承形式划分。主要由定轮支承闸门、铰支承闸门、滑道支承的闸门、链轮闸门、串辊闸门、圆辊闸门等。

结构组成

闸门主要由三部分组成:

①主体活动部分,用以封闭或开放孔口,通称闸门,亦称门叶;

②埋固部分;

③启闭设备;

活动部分包括面板梁系等称重结构、支承行走部件、导向及止水装置和吊耳等。埋件部分包括主轨、导轨、铰座、门楣、底槛、止水座等,它们埋设在孔口周边,用锚筋与水工建筑物的混凝土牢固连接,分别形成与门叶上支承行走部件及止水面,以便将门叶结构所承受的水压力等荷载传递给水工建筑物,并获得良好的闸门止水性能。启闭机械与门叶吊耳连接,以操作控制活动部分的位置,但也有少数闸门借助水力自动控制操作启闭。

形式选择

进行闸门形式选择时,需要根据闸门工作性质、设置位置、运行条件闸孔跨度、启闭力和工程造价等,结合闸门的特点,参照已有的运行实践经验,通过技术经济比较确定。其中平面闸门和弧形闸门是最常采用的门形。大、中型露顶式和潜没式的工作闸门大多采用弧形闸门,高水头深孔工作闸门尤为常用弧形闸门。当用作事故闸门和检修闸门时,大多采用平面闸门。工作闸门前常设置检修闸门和事故闸门。对高水头泄水工作闸门由于经常作动水操作或局部开启,应设法减少闸门振动和空蚀现象,改善闸门水力条件,按不同的部件考虑动力的影响,并对门体的刚度和动力特征进行分析研究。对门叶和埋件的制造、安装精度都应严格控制,当门槽边界流态复杂或体形特殊时,除需参考已有运行的成功试验,还应通过水工模型试验解决可能发生的振动、空蚀问题,以选定合适的门槽体形。
